Přenesu zajímavý obsah k tématu odsud viewtopic.php?t=341&start=40

Sice to přímo sem nepatří, ale je to palubní elektronika pro 1S napájení - serva - aktuátory - vybavovače s hmotností pod 1g.

Natrefil jsem už na to v různých modelech, ale nikoliv v nabídce ke koupí.
Až prvně dnes zde https://plantraco.com/products/miniact- ... uator-1-1g
Za poněkud přestřelenou cenu...

Nakonec dohledáno na Alikovi https://www.aliexpress.com/w/wholesale- ... uator.html

Chce to pořádně projít, pak se dá najít třeba toto
- široká nabídka magnetických aktuátorů začínajících na hmotnosti 0.19 g
https://www.aliexpress.com/item/32613220583.html
- zde 3 ks / 355,- Kč včetně poštovného, 0.3g/ks
https://www.aliexpress.com/item/33035973936.html
- zde 3 ks / 278,- Kč včetně poštovného, 0.6g/ks
https://www.aliexpress.com/item/1005004832730425.html

No a nakonec kdo by si chtěl namotat a slepit vlastní verzi zde inspirace + technická data a odkazy na magnety
https://plantraco.com/products/nanoact-actuator-kit

Tady návod na DIY výrobu aktuátorů krok za krokem
https://www.aliexpress.com/item/1005004052561992.html

Zde seženete potřebné mikro magnety od 1x0.5 mm
https://www.aliexpress.com/w/wholesale- ... .5-mm.html
https://www.aliexpress.com/item/1005004052561992.html
https://www.aliexpress.com/item/1005004230774917.html

Tady je k takovým magnetickým vybavovačům potřebná elektronika, vše je otevřeným zdrojem.
Lze tedy volně a zdarma stáhnout vše potřebné, zapojení HW i potřebný SW k oživení.
https://mode-zero.uk/viewtopic.php?t=579

Jak to funguje


Je to natolik zajímavé, že sem vložim i zdrojové soubory se SW a PDF s návodem, pro zichr protože z netu zajímavé informace rády mizí...

ATtiny85PulserManual.pdf

(1.24 MiB) Staženo 54 x

pulserATtiny85.zip

(6.68 KiB) Staženo 57 x

pulserOSCCALcalibrate-UNO.zip

(1.95 KiB) Staženo 50 x

Tohle je také zajímavá nabídka i s videem jak to funguje
https://video.aliexpress-media.com/play ... 067446.mp4
https://www.aliexpress.com/item/1005001669624628.html

[LEON]

Něco podobného mám v létající "Koroptvi", která sama má asi 10g
viewtopic.php?t=827
Žasnul jsem, jak je to malinký.

[BeneFitmodel]

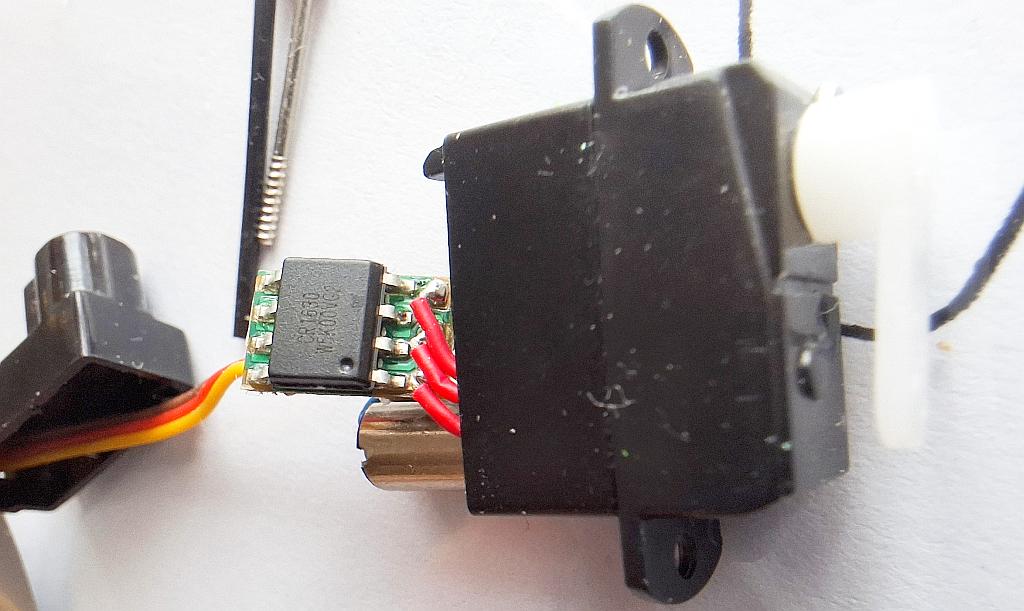

Nutnost zkrátit kabeláže u serva KAVAN GO2 viz. tady viewtopic.php?p=15342#p15342
nabídla pohled na jeho elektroniku, která je postavená kolem integovaného obvodu - čipu s označením CR1630

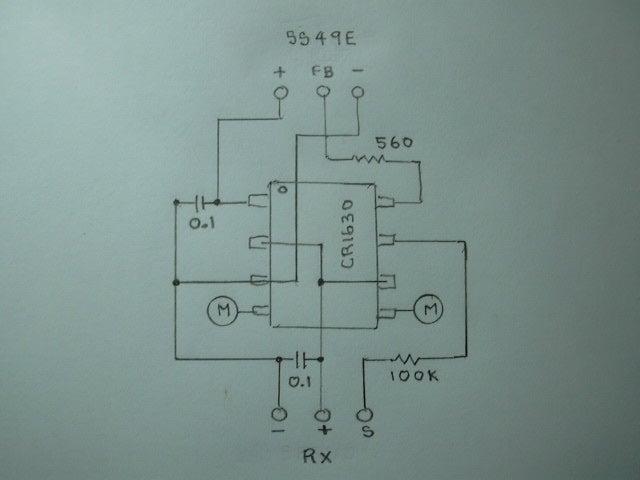

Odtud už nebylo daleko k nalezení možného zapojení elektroniky s tímto čipem, viz. obrázek.

a nakonec i k DIY pokusům o konstrukci nano serva ve vláknech na RCGroups kde jsou k dispozici informace o použité elektronice i mechanice.
https://www.rcgroups.com/forums/showthr ... 00mg-servo
https://www.rcgroups.com/forums/showthr ... icro-Servo
https://www.rcgroups.com/forums/showthr ... r-0-804-gm
https://www.rcgroups.com/forums/showthr ... -mechanics
Fakt to stojí za projití...

Jedním z výsledků těchto pokusů je servo s hmotnosti 0,5g


A příklady kde taková serva najdou uplatnění.
