Házedla a vystřelovadla plánky a návody na stavbu ke stažení

[BeneFitmodel]

První sérii návodů a plánků pro úplné začátečníky lze najít v tomto vlákně viewtopic.php?f=126&t=948

Další inspiraci na vystřelovací stínové polomakety lze najít tady
https://freeflightarchive.com/index.php ... ns-gallery

ukázka co tam lze najít

[BeneFitmodel]

Už jsem zde vyzýval zda by někdo neudělal seznam plánků na házedla a vystřelovadla z časopisu Modelář.

A hned níže dnes objevuji, že až dokonce z Brazílie Rodrigo Londrina se toho částečně na FB ujal, ale chce to dotáhnou k větší dokonalosti, navíc FB je pochybné místo pro ukládání informací...
Pouze obrázek plánku jako je zde viewtopic.php?p=12619#p12619, bez odkazu na číslo časopisu a stránku s popisem stavby je fakt málo.
Spoustu těch hezkých plánků lze stavět z toho co kdo doma najde tj. karton, nebo obalové pěnové desky z jídlonosičů podobné Depronu, obdobně jak jsem to udělal s házedlem Blecha a popsal ve vláknu o papírových letadlech

Je tu hezký příklad jak by takový seznam zveřejněných plánků z Modeláře mohl vypadat.
Plánek na vystřelovací samokřídlo Blecha, Modelář 10/1978, str.č.4


Další příklady plánků, prozatím bez zdroje...

vystřelovací model letadla Morava L-200

Vystřelovací model letadla Morava L-200 malý.jpg

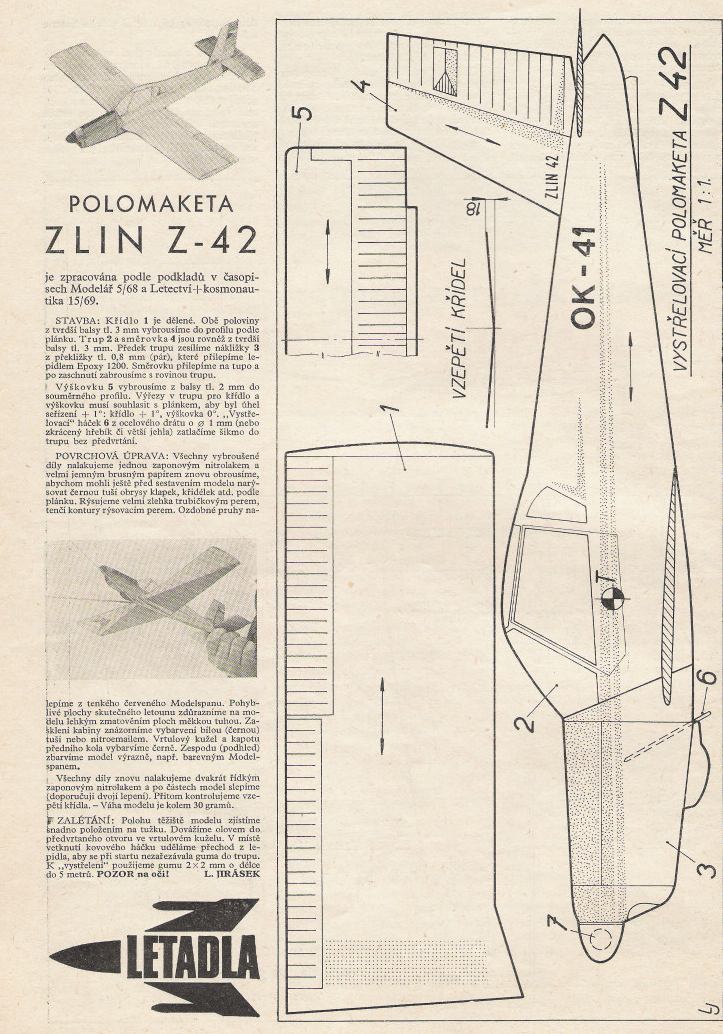

Stínová polomaketa vystřelovacího modelu letadla Zlin Z-42

Vystřelovací stínová polomaketa letadla Zlin Z-42.jpg

Návod na papírové házedlo a vystřelovadlo DAN, Modelář 2/1980, str.č.4

[BeneFitmodel]

Další papírové kluzáčky z časopisu Modelář

Seznam plánků ke stažení, především na stavbu papírových házedel, které vyšli v časopise Modelář zde:
http://rcmania.cz/download/file.php?id=121146

Cituji obsah-seznam plánků z PDF v odkazu, pro případ, že by se dokument z internetu časem ztratil, jak se to často stává...
"
Papírová házedla a kluzáky - klasická letadla, ne vlaštovky!
Některá mají dřevěný trup, ale papírové nosné plochy
Sestavil: Nostalcomp.cz
L.P. 3/2023 (v tu dobu byly všechny odkazy funkční)
********************************************************************************
Papírová házedla z Leteckého Modeláře:
********************************************************************************
Letecký modelář 1/1950 papírový kluzáček "Létající křídlo" - samokřídlo
Letecký modelář 4/1950 Bocianek - polský kluzáček z kartonu - tyčkový trup
Letecký modelář 9/1950 Kačenka - papírový kluzáček - kachna! Zajímavé!
Letecký modelář 12/1950 papírový kluzák - létá dobře, ale moc zastaralé tvary
- totéž na http://www.hiesbok.cz z časopisu Vpřed 1949, pod názvem Kolibřík
Letecký modelář 3/1951 Jarabáček, papírový kluzáček - zajímavé! (nestačí A4)
Letecký modelář 6/1951 papírový kluzáček
Letecký modelář 8/1951 papírový kluzáček SOJKA - tyčkový trup
Letecký modelář 8/1952 papírový kluzáček pro nejmladší
Letecký modelář 1/1953 lepenkové modely a akrobacie (z bolševické knihy)
Letecký modelář 2/1954 házecí modely z papíru (ale hlavně skládané šipky)
Letecký modelář 7/1954 házecí kluzáček VÁŽKA - tyčkový trup
Letecký modelář 12/1954 házecí kluzáček STŘELA - tyčkový trup, drát v náběžce
Letecký modelář 3/1955 KAČKA - papírový kluzáček - kachna! Zajímavé!
Letecký modelář 1/1956 papírový kluzáček KRAJÁNEK - zajímavé !
Letecký modelář 8/1956 papírový kluzáček ŠIPKA - zajímavé !
Letecký modelář 2/1957 házecí kluzáček STŘELA - REEDICE Z 12/1954
Letecký modelář 6/1958 vystřelovací kluzáček - tyčkový trup, drát v náběžce
Letecký modelář 4/1961 Luňák - papírový kluzák (A3) - zajímavé
Letecký modelář 8/1961 Standard - papírový kluzák (jako Luňák) - zajímavé
Letecký modelář 1/1961 VT-100 Démant - papírový kluzák (jako Luňák) - zajímavé
********************************************************************************
Papírová házedla z Modeláře:
********************************************************************************
Modelář 3/1963 L-29 Delfín
Modelář 2/1967 Trenér Zlín
Modelář 6/1973 Papírák - vypadá docela dobře, nezkoušeno
Modelář 1/1975 4 házedla z papíru (plán č. 60) - 2x celopapír, 2x tyčkový trup
Modelář 6/1979 Boban - vyzkoušeno a celkem OK. Špejle v trupu.
Modelář 1/1980 Lilienthal - dvouplošník, tyčkový trup, brko
Modelář 2/1980 Dan - dřevěný trup
Modelář 4/1980 Miniprkno - samokřídlo, lišty 3x3 (špejle)
Modelář 8/1981 Dodo - samokřídlo, dřevěný trup
Modelář 11/1982 Kluzáky víceméně z papíru - balsový trup
Modelář 2/1983 Papírák - dřevěný trup
Modelář 9/1983 R15 a Střelka - dřevěné trupy
Modelář 8/1984 Konipas - dřevěný trup
Modelář 3/1985 Rys - celopapír, prostorový trup, složitý!
********************************************************************************
Papírová házedla z Model Hobby:
********************************************************************************
Model Hobby 6/2005 F-86, MIG-15 - jednoduché modely z papíru, balsový trup
Model Hobby 7/2006 F-84 F - jednoduchý model z papíru (A3)
Model Hobby 8/2006 Prvňáček - jednoduchý model z papíru, tyčkový trup
Model Hobby ??? Messerschmitt P1092 - jednoduchý model z papíru, balsový trup
********************************************************************************
Papírová házedla z ABC:
********************************************************************************
ABC 21/1970 (roč. 15) OK-1023, větroň červený, motýl
ABC 19/1972 (roč. 17) OK-378, větroň modrý, VOP+SOP
- nelíbí se mi koncepce rozevřeného trupu, ale zase to pěkně drží křídlo.
- bylo nutné zkrátit zadní část trupu, jinak to nebylo možné rozumně vyvážit!
ABC 4/1963 (roč. 8) L-29 Delfín
ABC 1/1965 (roč. 10) házecí letadélko LX65
ABC 3/1968 (roč. 13) Větroň Pifík - vypadá docela dobře (vyzkoušet!)
ABC 21/1970 (roč. 15) OK-1023, větroň červený, ocasní plochy motýl
ABC 19/1972 (roč. 17) OK-378, větroň modrý, VOP+SOP
ABC 19/1975 (roč. 19) školní kluzák Zlín - spousta dřeva na trup:-)
ABC 3/1975 (roč. 20) Luňák, větroň červený, ocasní plochy motýl (jako OK-1023)
ABC 3/1975 (roč. 10) Rogalo - není v déčku
ABC 3/1976 (roč. 21) Foukací raketoplán
ABC 8/1976 (roč. 21) kluzák - samokřídlo PF1977
ABC 22/1976 (roč. 20) házedlo Kamarád (vyzkoušet!)
ABC 16/1977 (roč. 21) házedlo MIG 15 (ABC Speciál Zima 88 - zmenšeno)
ABC 23/1977 (roč. 21) házedlo Delta
ABC 21/1978 (roč. 22) Z-24 Krajájek (vyzkoušet!)
ABC 15/1979 (roč. 23) LF-109 Pionýr - stejný jako Primorec, výztuhy pod křídlem
ABC 22/1981 (roč. 25) Z-124 Galánka (vyzkoušet!)
ABC 19/1982 (roč. 26) KAI12 Primorec - stejný jako Pionýr, výztuhy pod křídlem
ABC 4/1982 (roč. 27) Házedlo Mini B3 Šídlo (vypadá dobře, výztuhy pod křídlem)
ABC 20/1983 (roč. 27) Foukací raketoplán (reedice z 1976)
ABC 20/1983 (roč. 27) papírový kluzák (ne v déčkách, ale "Zadáno pro techniky")
ABC 15/1984 (roč. 28) LF-109 Pionýr - stejný jako Primorec, výztuhy pod křídlem
ABC 15/1987 (roč. 31) Kluzák Otto Lilienthala (jednoplošný, trup ze špejle)
ABC 11/1987 (roč. 31) SU-26 (balza na vyztužení, lze i jako gumáček)
ABC 20/1987 (roč. 31) Jednoduchý kluzák (dřevěný trup + překližka)
ABC 15/1989 (roč. 33) Házedlo DELTA
ABC 18/1990 (roč. 34) 2x L-39 Albatros
ABC 21/1989 (roč. 33) Experimentální házedla - Blesk OK-X01 a OK-X02 (ošklivé)
ABC 1/1991 (roč. 36) Kolo Jana Tleskače
ABC 10/1993 (roč. 37) TORNADO Mk1
ABC 5/1994 (roč. 39) závěsný kluzák (rogalo) - spousta dřeva
ABC 17/1995 (roč. 39) další Rogalo, ale nevím, jestli létá
ABC 15/1997 (roč. 41) závěsný kluzák (rogalo, jiné) - spousta dřeva a nití
ABC 13/??? (roč. 44) Kolo Jana Tleskače - zmenšeno
ABC 14/??? (roč. 45) LF-109 Pionýr - zmenšený
ABC 6/2018 (roč. ??) Házedlo Caproni Reggiane RE.2005
ABC 1/2019 (roč. ??) Házedlo Aero L39V Albatros
ABC 10/2019 (roč. ??) Házedlo AERO L-39C Albatros
ABC 14/2000 (roč. ??) LF-109 Pionýr - reedice, výztuhy pod křídlem
ABC 18/2000 (roč. ??) házedlo GRIPEN
ABC 12/2003 (roč. 48) další Rogalo, ale nevím, jestli létá
ABC 18/2009 (roč. 54) Paraglide, ale nevím, jestli létá
ABC 9/2010 (roč. 55) další Rogalo, ale nevím, jestli létá
Vím, že z ABC, ale nevím číslo:
-------------------------------
ABC ??? Házedlo TOP GUN
ABC ??? Házedlo Supermarine Walrus
ABC ??? Házedlo HOBBY - vypadá dobře
ABC ??? Házedlo OK ABC - asi totéž co OK-1023 z r. 1970. Černobílé (starší?)
ABC ??? 1988 létající ryba
ABC ??? létající čarodějnice
Nevím, jestli z ABC, ale pravděpodobně ano:
-------------------------------------------
??? ABC házedlo Concorde (asi 11/2018, roč 63)
??? ABC házedlo Pterodaktylus
??? ABC Házedlo Avro Canada
??? ABC Házedlo Beriev BE-103
??? ABC Foukací letadla Suchoj + Thunderjet
ABC Speciál Léto 87 LF-109 Pionýr - stejný jako Primorec, výztuhy pod křídlem
ABC Speciál Zima 88 házedlo MIG 15 - oproti ABC 16/1977 (roč. 21) - zmenšeno
Rejstřík papírových házedel z ABC (nejsou tam všechny):
https://www.papirovaarcheologie.cz/rejs ... k-hazedla/
Fotogalerie k rejstříku:
https://www.papirovaarcheologie.cz/foto ... e/hazedla/
Soutěže s papírovými modely ABC 15/1989 (roč. 33) - Zadáno pro techniky
********************************************************************************
Podklady pro papírová házedla z webu:
********************************************************************************
https://www.hiesbok.cz/Ke-stazeni-c16_0_1.htm
- házedlo Ferda s dřevěným trupem
- kluzák Kolibřík, překreslený z časopisu Vpřed 1949 (a Letecký Modelář 12/1950)
https://www.rcalbum.cz/fotka?id=9431-ha ... 2150479870
- Házedlo Doflug D-3802 prototyp J-401
- jakási stíhačka z druhé světové?
http://www.51.cz/vol/ponouk/pon03/pon.htm
- dvojplošník Orlík
http://www.51.cz/vol/ponouk/pon27/pon.htm
- papírové házedlo se čtvercovým trupem (zajímavé)
https://www.idnes.cz/hobby/dilna/stahne ... -dilna_bma
- papírové házedlo Letík na iDNES ke stažení
https://kkdmodel.webnode.cz/papiraky/
- stavíme létající modely z papíru, stavební návody a rady do začátku, teorie!
http://www.rcmania.cz/viewtopic.php?f=26&t=67074
- diskuse na RC Manii, dost staré, většina odkazů nefunguje
http://www.fotozona.net/modelweb/clanky/anochin.htm
- kniha Létající modely z papíru. Bez lepidla - jen papírové závlačky!
- to jako fakt umí celopapírový kluzák sestavený bez lepidla jen za pomoci
papírových závlaček uletět 50-100m venku?

https://www.modelmagazin.cz/emhm/ke-stazeni/
- volně stažitelné plánky. Některé modely jsou jen z papíru, jiné kombinované, ale
většina je balsových
https://tchiboblog.cz/jak-slozit-vlastovku/
- 4x vlaštovka
"



Výběr některých plánků házedel, vystřelovadel a dokonce i vrtulníčku a balónu ke stažení zdarma v PDF
http://clap54b.free.fr/vollibre/musee/L ... odelar.pdf

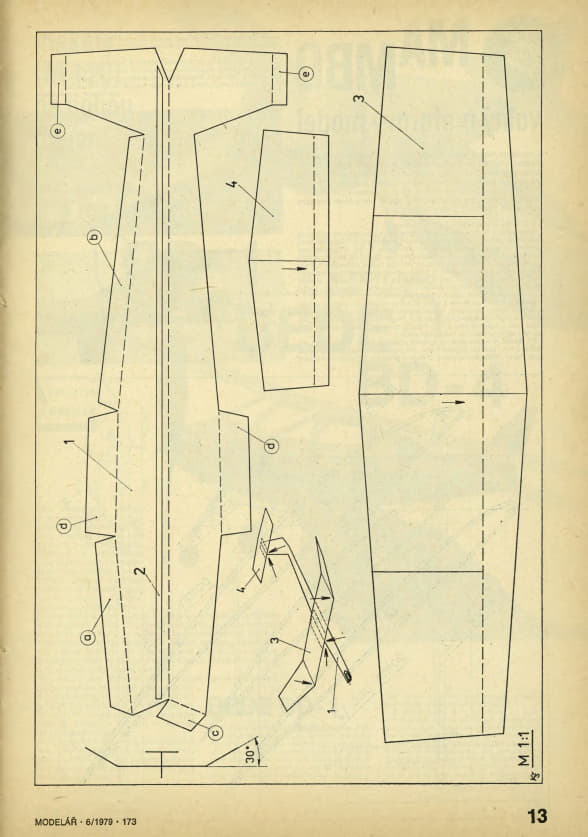

Plánek papírového kluzáku BOBAN z časopisu Modelář 6/1979
https://rcbookcase.com/details.php?publication_id=1653

Letecký modelář 11-1953-06Modelar_June_1979_1.jpg

Letecký modelář 11-1953-06Modelar_June_1979_2.jpg

[BeneFitmodel]

Další zajímavé zdroje informací, rad a plánků kolem házedel.

rady z dílny, například další pohled mimo zdejší vlákno jak na zalétání házedel
http://simekdan.webzdarma.cz/moje_dilna/moje_dilna.php

další plánky házedel volně ke stažení
http://simekdan.webzdarma.cz/download/dwn.php
http://www.petman.ic.cz/planky.html

[BeneFitmodel]

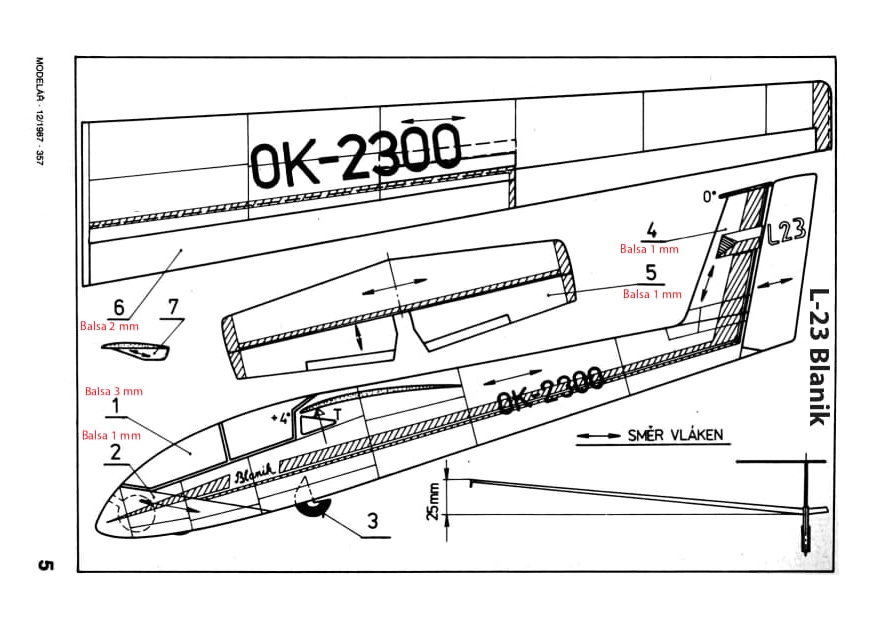

Házecí model ikonického větroně Blaník


Pokud se zalíbil, plánek zveřejnil Modelář 12/1987
Tady je náhled plánku, včetně návodu na stavbu.

Návod na házedlo Blaník L-23 Modelář 12-1987.jpg

Házedlo Blaník - Modelář 12-1987.jpg

Další výběr obdobných plánků házedel, vystřelovadel i gumáčků ze starých časopisů Modelář naleznete tady http://clap54b.free.fr/vollibre/musee/modelar.htm

[BeneFitmodel]

Už na fóru funguje vkládání PDF plánků.
Tak tady jeden na zkoušku.

MICROEROGALLO.pdf

Bohužel žádný jiný plánek v PDF v mém archívu pod 150 Kb neexistuje...

[LEON]

Tu velikost příloh asi ještě budu schopen zvětšit, ale místem bude i tak třeba šetřit, Zdekar psal něco o vyhrazeném prostoru 500Mb na serveru, to není mnoho
