Přehled typů vodičů - drátů a jejích proudové zatížitelnosti

Post by BeneFitmodel »

Při sestavení akupaku z Lipolek z jednorázových e-cigaret viz. http://rcfree.eu/viewtopic.php?f=80&t=974 jsem narazil na menší problém.
Jaké drátky a konektory použít?

Konektory jsou vybrané a objednané, ale k těm zde časem také něco někam napíšu.

Jak ale nadimenzovat vodiče, aby se při maximálním proudovém zatížení nezahřívaly natož neshořeli?
Málem jsem začal tvořit vlastní tabulku s označením vodičů dle AWG, průřezy a doporučeným proudovým zatížením.
Naštěstí kolegové modeláří autičkáři k tomu už napsali výborné články, takže uvedu jenom odkazy na ně a časem možná přiložím nějaké PDF, pro případ, že by se to z netu stratilo, což by byla škoda...

V odkazech níže tedy naleznete základní doporučení jak vybrat a na co použít ten který vodič - drát, tak aby nedošlo k poruše, nehodě či dokonce zahoření.

Přehled vodičů a jejich doporučené proudové zatížení
http://rc.305.cz/view.php?nazevclanku=m ... 2012030006

Barevné značení vodičů používané v modelařině pro servo kabely, přívody baterii a motorů.
http://rc.305.cz/view.php?nazevclanku=j ... 2012030007

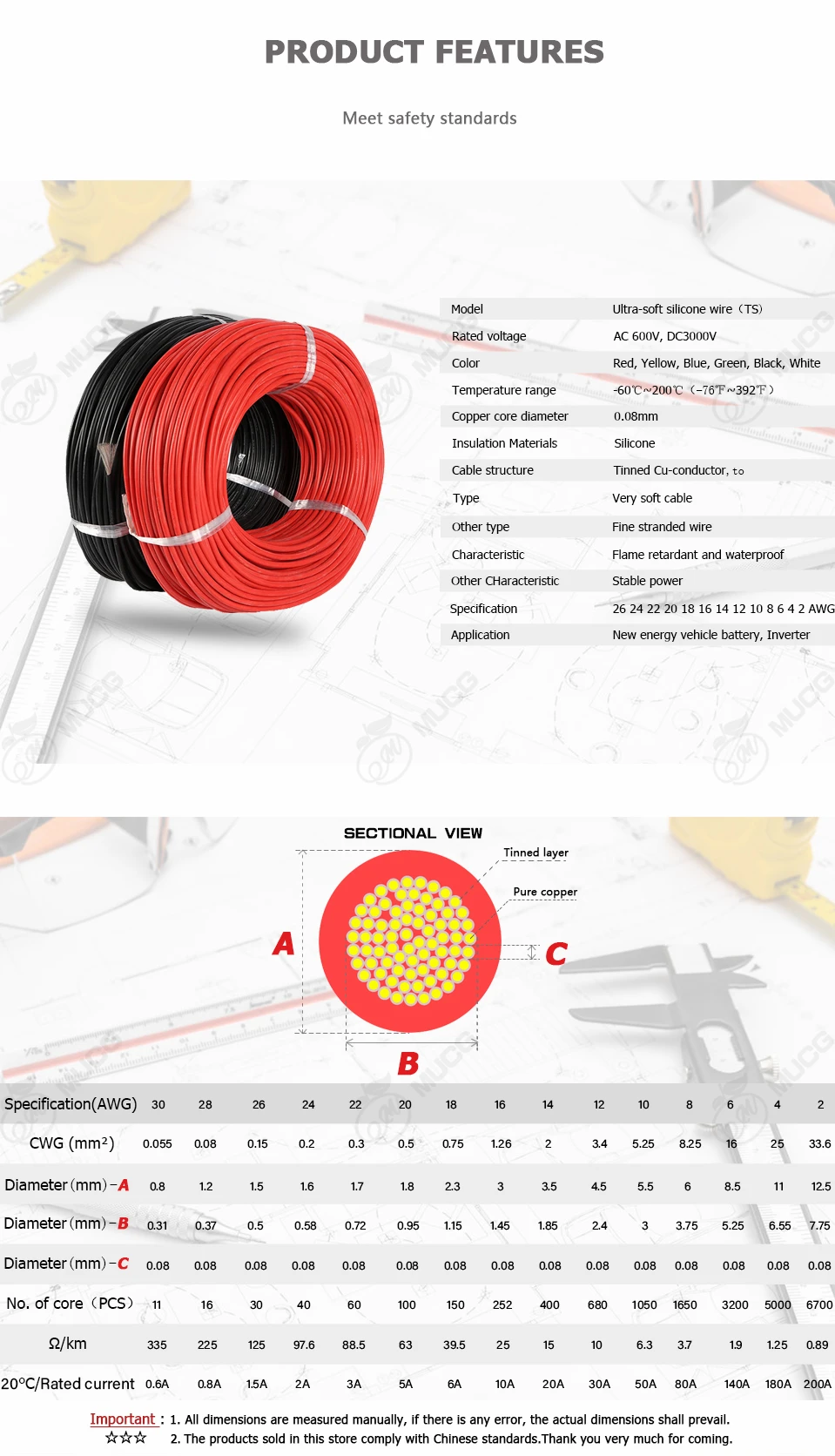

Za sebe ještě dodám, vybírejte vodiče v provedení se silikonovou vysoce teplotně odolnou izolaci a vysoce ohebné to jest v provedení splétané lanko s velkým počtem co nejtenších drátků.
Například https://www.aliexpress.com/w/wholesale- ... t.search.0

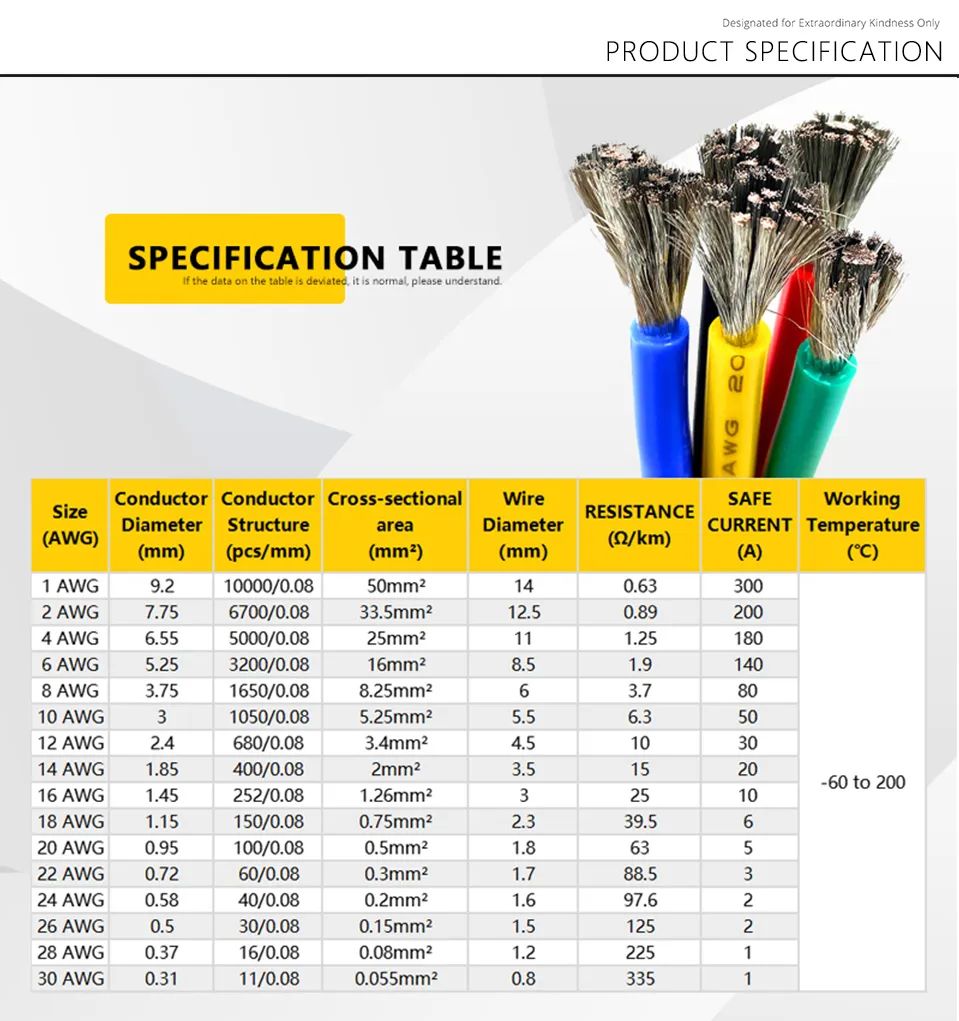

tabulka vodičů a jejích parametry + proudová zatížitelnost.jpg
Kostka stěží vysvětlí úsečce a už vůbec ne bodu, že existují i jiné dimenze života, než jsou v tom jejich ... ;-)

pepan
Plodný uživatel
Plodný uživatel
Posts: 184
Joined: 23 Jul 2022 17:59

Re: Přehled typů vodičů - drátů a jejích proudové zatížiteln

Post by pepan »

Dobrý, díky to hned využiju.
