Předmět příspěvku: DIY propojení FlySky FS-i6 s RC simulátorem v PC
Napsal: 15 bře 2024 23:33
Zkušený
Registrován: 06 črc 2022 07:03 Příspěvky: 560 Bydliště: střední EU
Pustil jsem se ještě na večer do ověřování funkčnosti některých postupů z vlákna o propojování RC vysílaček a RC simulátorů viz. zde https://www.rcfree.eu/viewtopic.php?p=11820#p11820 Mám k dispozici RC vysílač FlySky FS-i6 a tak to bude hlavně o něm.
1. Varianta připojení RC vysílače k PC přes mikrofonní vstup zvukové karty.
Mám naprosto holého noťase je tam pouze WIN10 a tak věchen SW kolem modelařiny i elektra budu muset instalovat od nuly, tak uvidíme jak se to vše bude dařit. Jak je zmíněno v tom vlákně o možnostech připojování, pojal jsem podezření, že signál PPM z vysílače, by mohl mít poněkud vysokou úroveň pro klasický mikrofonní vstup počítače. Abych měl jistotu, nainstaloval jsem si do PC software, který ze zvukové karty udělá docela šikovný osciloskop i signálový generátor, abych mohl prověřit co vlastně z konektoru RC vysílače leze za PPM signál. Zde je výsledek a potvrzuji, že to alespoň moje zvuková karta ustála i bez napěťového děliče a diodové ochrany mikrofonního vstupu. Prostě stačilo propojit kabelem s příslušnými konektory RC vysílač a zvukovku v PC.
Příloha:

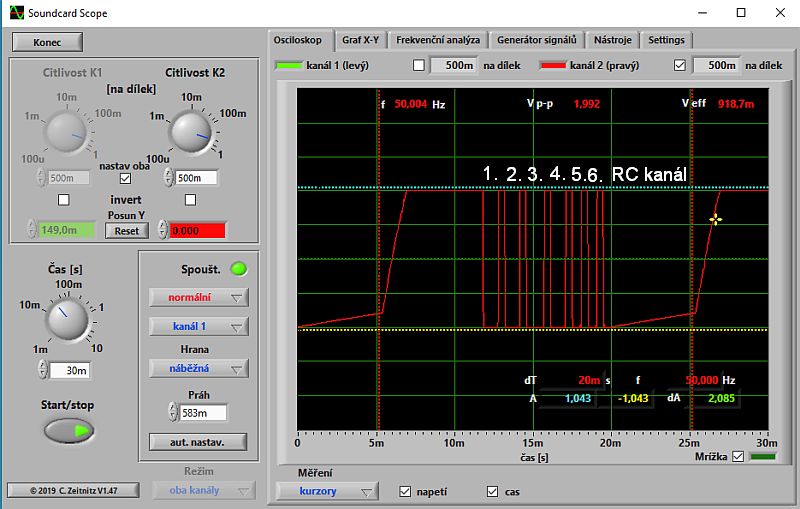

PPM signál z RC vysílače FS-i6.jpg [ 70.54 KiB | Zobrazeno 176 krát ]

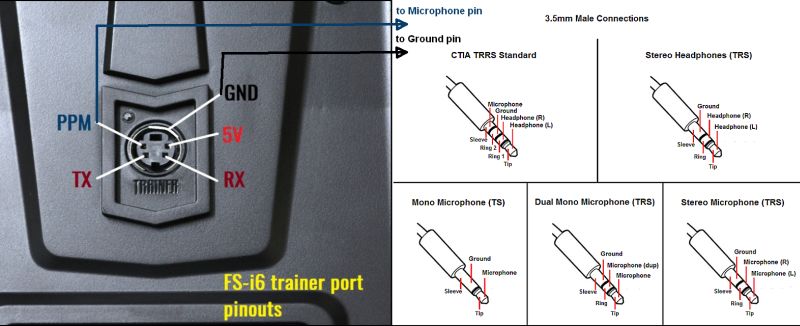

Dodatečně přiloženo schématické zapojení propojovacího kabelu z RC vysílače FS-i6 do zvukové karty počítače. Pro zvětšení klikněte na obrázek.
Příloha:
FS-i6 DIY trainer cable wiring for SmartPropoPlus emulator.jpg [ 44.53 KiB | Zobrazeno 160 krát ]
Na straně počítače je situace složitější a doporučuji zjistit jaké zdířky jsou k dispozici pro mikrofonní vstup u daného PC a následně zajistit potřebný konektor. Obvykle to bývá samec stereo Jack 3,5 mm. Zde jsou některé z možných variant zapojení a to tam není mono jack, který má pouze dva kontakty.
Když už byl signál PPM v počítači a hezky viditelný díky osciloskopu viz.1. obrázek nahoře, stačilo nainstalovat program SmartPropoPlus a z RC vysílače se stal herní ovládač.
Před tím vším je potřeba ve vysílači nastavit použití PPM aby z RC vysílačky vůbec tento signál lezl ven a toto nastavení navíc doporučuji udělat na novém modelu nazvaném Simulátor. Zde je postup jak nato
Naposledy upravil BeneFitmodel dne 17 bře 2024 12:22, celkově upraveno 1
_________________ Kostka stěží vysvětlí úsečce a už vůbec ne bodu, že existují i jiné dimenze života, než jsou v tom jejich ...
BeneFitmodel
Předmět příspěvku: Re: DIY propojení FlySky FS-i6 s RC simulátorem v PC
Napsal: 17 bře 2024 11:03
Zkušený
Registrován: 06 črc 2022 07:03 Příspěvky: 560 Bydliště: střední EU
Propojení RC vysílač a PC máme funkční, pokračujeme ve výběru a zprovoznění RC simulátoru. Vybírat je z čeho a i zde lze opět ušetřit a zvolit některý z free RC simulátorů tady: viewtopic.php?p=11817#p11817
Pozor! Již v této fázi tréningu RC pilotáže začátečníků musíte mít naprosto jasno v přiřazení funkcí jednotlivým ovládacím prvkům vysílače! Příští případné změny jsou zbytečnou komplikací. Dostali by jste se do situace řidiče začátečníka naučeného na levostranné řízení, kterému po naučení se řídit někdo zpřehází všechny pedály a ještě ho posadí do auta s pravostranným řízením. Doporučuji proto nastudovat více o této problematice existujících Módů RC vysílačů v místním vláknu zde viewtopic.php?f=79&t=1128
Ještě v jedné věci je potřebné si udělat hned v počátcích jasno a to v základní aerodynamice ovládání modelů letadel. Informace jsou v odkazu dále a naleznete tam i RC školu pilotáže modelů. viewtopic.php?p=11704#p11704 Zde ve videu je to nejnutnější pro správné nastavení a seřízení aerodynamických ovládacích ploch letadla a výchylek kniplů (joystiků) RC vysílače v konfiguraci MOD2. Tohle nastavování je platné pro simulátor u PC a bude stejné i pro reálný RC model letadla až půjdete létat venku.
Návody na připojení a nastavení RC simulátoru pro tablet s operačním systémem Android.
Výhodou je, že si adept na RC pilotáž přirozeně potrénuje při nastavování a seřizování ovládače v tomto simulátoru vše, co v praxi RC pilota bude nutně potřebovat, terminologii počínaje přes principy fungování jednotlivých ovládacích ploch až po základy teorie a fyziky létání.
Návod jak nastavit a seřídit free RC simulátor PicaSim aby fungovalo jeho ovládání připojeným RC vysílačem FlySky FS-i6.
